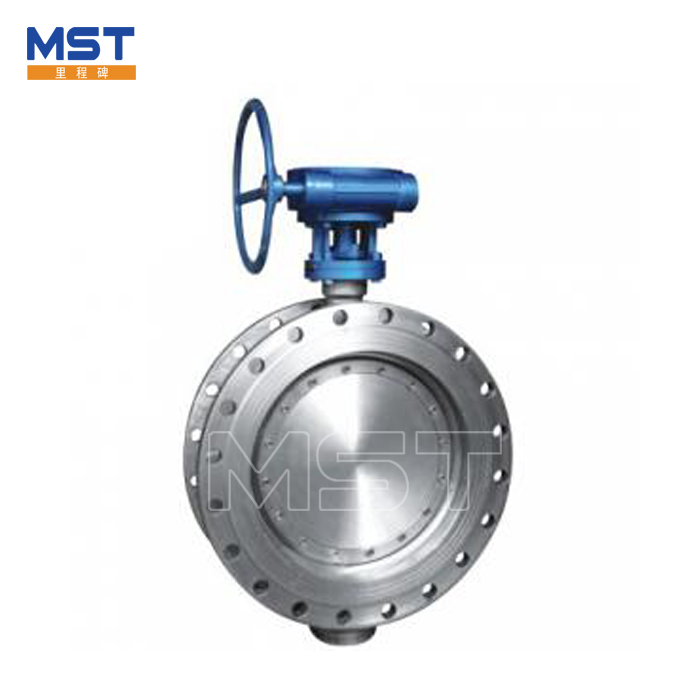

Pourquoi la vanne papillon en acier inoxydable surpasse-t-elle les autres solutions de contrôle de débit dans des environnements exigeants ?

Le parcours de la technologie de contrôle de débit a été marqué par une innovation continue, avec leVanne papillon en acier inoxydablereprésentant une étape importante dans cette évolution. Les premières vannes papillon, datant du milieu du 20e siècle, utilisaient des conceptions concentriques simples où le disque et le siège partageaient un axe central commun. Bien que fonctionnelles pour les applications de base, ces premières conceptions souffraient de limitations inhérentes : friction excessive pendant le fonctionnement, usure accélérée du siège et intégrité d'étanchéité compromise dans des conditions de pression ou de température élevées.

L’introduction de conceptions excentriques a marqué la première avancée majeure. En décalant l'axe de rotation du disque par rapport au centre du siège, les ingénieurs ont réduit la friction et prolongé la durée de vie. Cependant, c'est le développement de la conception à triple excentration (ou triple excentrique) qui a véritablement transformé la vanne papillon en acier inoxydable en une solution haute performance capable de rivaliser avec les vannes à vanne, à globe et à bille dans des applications exigeantes.

Les vannes papillon en acier inoxydable d'aujourd'hui intègrent une métallurgie avancée, un usinage de précision et des technologies d'étanchéité sophistiquées. L'intégration de joints durs métalliques multicouches, combinée à une construction en acier inoxydable, permet à ces vannes de fonctionner de manière fiable à des températures allant jusqu'à 425°C tout en conservant une excellente résistance à la corrosion. Cette évolution a élargi le domaine d'application des simples conduites d'eau aux services critiques dans les usines pétrochimiques, les installations de production d'électricité et les environnements marins.

La vanne papillon moderne en acier inoxydable offre une combinaison convaincante d'attributs : un encombrement compact, une construction légère, un fonctionnement rapide et des caractéristiques de débit exceptionnelles. Contrairement aux vannes à vanne traditionnelles qui nécessitent plusieurs tours pour s'ouvrir ou se fermer, les vannes papillon fonctionnent pleinement avec une rotation de 90 degrés, permettant une réponse rapide dans les scénarios d'arrêt d'urgence. Cette efficacité opérationnelle, combinée à la durabilité de la construction en acier inoxydable, a fait de la vanne papillon le choix privilégié pour de nombreuses applications industrielles.

Au cœur de la haute performanceVanne papillon en acier inoxydableLa conception réside dans la géométrie à triple décalage, une approche technique sophistiquée qui répond aux défis fondamentaux de l'étanchéité et de la friction dans les vannes rotatives. Cette conception intègre trois décalages distincts qui fonctionnent de concert pour obtenir un fonctionnement quasiment sans friction et une fermeture étanche aux bulles.

La conception à triple décalage permet également à la vanne d'obtenir une étanchéité bidirectionnelle, ce qui signifie qu'elle peut fournir une fermeture efficace quelle que soit la direction du débit. Cette caractéristique est particulièrement utile dans les applications où une inversion de débit peut se produire, comme dans les systèmes de dérivation de pompe ou les canalisations bidirectionnelles. La construction métallique du joint dur, utilisant généralement des matériaux de dureté différente pour les surfaces d'étanchéité du siège et du disque, offre une résistance exceptionnelle à l'usure et à l'érosion.

La sélection des matériaux appropriés pour une vanne papillon en acier inoxydable est essentielle à ses performances et à sa longévité en service. Même si le terme « acier inoxydable » englobe une large famille d'alliages, la nuance spécifique choisie doit correspondre aux exigences de l'environnement d'exploitation.

La résistance à la corrosion de l’acier inoxydable résulte de la formation d’une couche passive d’oxyde de chrome à la surface. Dans les environnements agressifs contenant des chlorures, des acides ou d'autres agents corrosifs, le choix de nuances contenant du molybdène comme le 316L ou les aciers inoxydables duplex devient essentiel. Ces alliages offrent une résistance améliorée à la corrosion par piqûres et fissures, garantissant un fonctionnement fiable dans les applications marines, chimiques et de traitement des eaux usées.

Pour les surfaces d'étanchéité, l'utilisation de matériaux de dureté différente entre le siège et le disque crée une interface durable et résistante à l'usure. Des alliages à rechargement dur tels que le Stellite sont souvent appliqués sur les surfaces d'étanchéité pour prolonger la durée de vie dans les applications abrasives ou à cycle élevé. Le matériau de la tige doit posséder une résistance suffisante pour transmettre le couple d'actionnement tout en conservant une résistance à la corrosion comparable à celle des matériaux du corps et du disque.

Comprendre les paramètres de performance d'unVanne papillon en acier inoxydableest essentiel pour une spécification et une application appropriées. Ces paramètres définissent l'enveloppe opérationnelle dans laquelle la vanne fonctionnera de manière fiable.

Le choix entre les configurations de joint souple et de joint dur métallique représente un point de décision critique. Les vannes à joint souple, utilisant des matériaux tels que le NBR, l'EPDM ou le FKM, offrent une excellente étanchéité à des pressions et des températures plus basses, l'élastomère assurant la conformité à la surface d'étanchéité. Les vannes métalliques à joint dur, utilisant une construction métallique multicouche, offrent des performances supérieures à des températures élevées et dans des services abrasifs, bien qu'elles puissent nécessiter un couple d'actionnement plus élevé pour obtenir la fermeture.

La gamme moyenne applicable aux vannes papillon en acier inoxydable englobe l'eau, le pétrole, le gaz et divers fluides corrosifs, ce qui en fait des composants polyvalents dans plusieurs industries. La construction en acier inoxydable offre une résistance à un large spectre de produits chimiques, même si une compatibilité spécifique doit être vérifiée pour les fluides agressifs ou exotiques.

La méthode d'actionnement sélectionnée pour une vanne papillon en acier inoxydable influence considérablement ses caractéristiques opérationnelles, son temps de réponse et son intégration avec les systèmes de contrôle. Les options disponibles vont de la simple opération manuelle aux solutions automatisées sophistiquées.

La sélection de la méthode d'actionnement implique la prise en compte de plusieurs facteurs : les sources d'alimentation disponibles, le temps de réponse requis, les besoins de précision de contrôle, les conditions environnementales et les capacités de maintenance. Dans les zones dangereuses, un actionnement pneumatique ou hydraulique peut être préféré pour éliminer les sources d'inflammation électrique. Pour les applications nécessitant des cycles fréquents ou une modulation précise du débit, l’actionnement électrique avec retour de position offre la plus grande flexibilité de contrôle.

L'intégration avec les systèmes de contrôle modernes est devenue de plus en plus sophistiquée, avec des actionneurs intelligents offrant des capacités de diagnostic, des protocoles de communication (tels que HART, Profibus ou Foundation Fieldbus) et des fonctionnalités de maintenance prédictive. Ces fonctionnalités avancées permettent la surveillance de l'état et le dépannage à distance, réduisant ainsi les temps d'arrêt imprévus et optimisant les calendriers de maintenance.

Une installation correcte d'une vanne papillon en acier inoxydable est essentielle pour atteindre ses performances et sa durée de vie conçues. Les bonnes pratiques suivantes abordent les principales considérations pour une installation réussie.

Pour les vannes papillon de type plaquette, un centrage correct entre les brides du pipeline est essentiel. Le corps de la vanne doit être centré à l'aide de broches d'alignement ou en le positionnant soigneusement lors du serrage de la bride. Un serrage excessif des boulons de bride peut déformer le corps de la vanne, affectant le fonctionnement du disque et les performances d'étanchéité. L'utilisation de joints appropriés et le respect des spécifications de couple évitent les dommages et garantissent une étanchéité fiable.

Dans les systèmes présentant une dilatation thermique importante, il convient de prêter attention aux ancrages de tuyaux et aux joints de dilatation pour éviter des charges excessives sur la vanne. La vanne ne doit pas être utilisée pour corriger un désalignement de tuyau, car cela impose une contrainte pouvant entraîner une défaillance prématurée de la tige, des roulements ou des composants d'étanchéité.

Entretien efficace d'unVanne papillon en acier inoxydablegarantit des performances fiables et continues et prolonge la durée de vie. Un programme de maintenance proactif traite à la fois les soins de routine et les problèmes potentiels avant qu'ils n'entraînent une panne.

La fréquence des activités de maintenance dépend des conditions de service, notamment du nombre de cycles de fonctionnement, de la température, de la pression et de la nature du fluide en circulation. Les vannes utilisées dans des conditions difficiles, telles que celles manipulant des boues abrasives ou fonctionnant à des températures élevées, nécessitent une inspection et un entretien plus fréquents que celles utilisées pour des eaux propres.

Pour les vannes à triple excentrage à siège métallique, les surfaces d'étanchéité peuvent souvent être remises à neuf par usinage ou meulage, prolongeant ainsi la durée de vie sans remplacement complet de la vanne. Cette capacité, combinée à la durabilité inhérente à la construction en acier inoxydable, fait de ces vannes une solution rentable à long terme pour les applications exigeantes.

La fabrication et les tests des composants des vannes papillon en acier inoxydable sont régis par un cadre complet de normes internationales et nationales. Le respect de ces normes garantit une qualité, une interchangeabilité et des performances constantes.

Les programmes d'assurance qualité pour les vannes papillon en acier inoxydable comprennent généralement la certification des matériaux (rapports d'essais en usine), l'inspection dimensionnelle, les essais de pression (essais de coque et de siège) et l'inspection visuelle de tous les composants. De nombreux fabricants maintiennent la certification ISO 9001, démontrant leur engagement envers les systèmes de gestion de la qualité.

Pour les applications critiques, des tests supplémentaires peuvent être nécessaires, notamment des tests d'émissions fugitives, des tests de sécurité incendie (conformément à API 607 ​​ou ISO 10497) et une vérification des performances à haute pression ou haute température. La sélection des protocoles d'essai appropriés doit être conforme aux exigences spécifiques de l'application et aux codes et normes applicables.

LeVanne papillon en acier inoxydablereprésente le point culminant de décennies de raffinement technique, offrant une solution de contrôle de débit qui équilibre performances, durabilité et efficacité opérationnelle. La conception à triple excentration, avec son approche innovante de la géométrie d'étanchéité, a élevé la vanne papillon d'un simple dispositif tout ou rien à un instrument de précision capable de répondre aux exigences industrielles les plus exigeantes.

Tout au long de cette exploration complète, nous avons examiné les principes fondamentaux qui régissent le fonctionnement des vannes papillon, le rôle essentiel de la sélection des matériaux pour assurer la résistance à la corrosion et les paramètres de performance qui définissent l'enveloppe opérationnelle. La polyvalence de ces vannes est évidente dans leur large gamme d'applications, du traitement des eaux municipales aux processus pétrochimiques à haute température. La disponibilité de plusieurs méthodes d'actionnement et configurations de connexion garantit qu'il existe une solution adaptée à pratiquement tous les défis de contrôle de débit.

Des pratiques d'installation et d'entretien appropriées sont essentielles pour réaliser le plein potentiel de ces vannes. En adhérant aux normes industrielles et aux recommandations des fabricants, les ingénieurs et les gestionnaires d'installations peuvent garantir un fonctionnement fiable et une durée de vie prolongée. La construction robuste en acier inoxydable, combinée à la technologie d'étanchéité avancée de la conception à triple décalage, offre un niveau de durabilité qui minimise les temps d'arrêt et les besoins de maintenance.

Alors que les industries continuent d’exiger des performances supérieures, une plus grande fiabilité et une sécurité accrue de leurs équipements de contrôle de débit, la vanne papillon en acier inoxydable restera une technologie fondamentale. Sa capacité à fournir des performances cohérentes et fiables sur un large spectre d'applications, combinée à sa conception compacte et à son efficacité opérationnelle, garantit sa pertinence continue dans le paysage en évolution de l'infrastructure industrielle.
