Pourquoi les clapets anti-retour sont-ils considérés comme des composants automatiques clés dans les systèmes de contrôle des fluides industriels ?

Dans les systèmes de contrôle des fluides industriels,clapets anti-retoursont des composants automatiques cruciaux conçus pour empêcher le reflux accidentel du fluide, protéger les équipements tels que les pompes et les moteurs et assurer la stabilité des processus industriels. En tant que fabricant professionnel doté de capacités de production avancées et d'une expérience mondiale en matière d'exportation,Société de vannes jalons de Tianjinse concentre sur la fourniture de clapets anti-retour haute performance et d'autres vannes industrielles pour répondre à divers besoins industriels. Alors, comprenez-vous les clapets anti-retour ?

Qu'est-ce qu'un clapet anti-retour ?

A clapet anti-retourest une vanne automatique dont la partie de fermeture (disque de vanne circulaire) fonctionne sous son propre poids et sous la pression du fluide. Sa fonction principale est d'empêcher le reflux du fluide, ce qui en fait un composant indispensable dans les systèmes de transport de fluides dans diverses industries. Contrairement aux vannes manuelles ou semi-automatiques, les clapets anti-retour ne nécessitent pas de source d'alimentation externe : leur fonctionnement est entièrement piloté par la pression dynamique du fluide lui-même, garantissant une prévention fiable et en temps réel du reflux.

Fonctions principales des clapets anti-retour

Empêcher le reflux du fluide : Il s’agit de la fonction la plus élémentaire. Dans les systèmes de tuyauterie, les clapets anti-retour empêchent le reflux des fluides lorsque la pression du système chute, évitant ainsi les interruptions de production.

Protection des pompes et des moteurs d'entraînement : le refoulement peut provoquer l'inversion des pompes, endommageant potentiellement les composants internes et surchargeant le moteur d'entraînement, entraînant des temps d'arrêt coûteux. Les clapets anti-retour se ferment immédiatement en cas de refoulement, éliminant ainsi ce risque.

Déchargement en toute sécurité des fluides des conteneurs : dans les réservoirs de stockage ou les récipients sous pression, les clapets anti-retour contrôlent le flux unidirectionnel des fluides, garantissant une décharge sûre et empêchant le reflux du siphon ou la contamination.

Isolation sûre : les clapets anti-retour sont utilisés conjointement avec les robinets-vannes pour former un double système de protection. Par exemple, dans les canalisations haute pression, les clapets anti-retour empêchent le reflux, tandis que les vannes permettent une isolation manuelle pour la maintenance, améliorant ainsi la sécurité globale du système.

Types de clapets anti-retour : vannes à levage et à battant

En fonction du mouvement du disque du clapet, les clapets anti-retour sont principalement divisés en clapets anti-retour à levage et clapets anti-retour à battant. Chaque type possède ses caractéristiques structurelles et ses scénarios d'application uniques, adaptés à différents besoins industriels.

Clapet anti-retour de levage

La structure d'un clapet anti-retour à levage est similaire à celle d'un robinet-vanne, mais il lui manque une tige de vanne qui entraîne le disque de vanne. Le disque de la vanne se déplace verticalement (de haut en bas) le long du siège de vanne pour contrôler le débit.

Principe de fonctionnement

Processus d'ouverture : lorsque le fluide s'écoule de l'extrémité d'entrée (côté inférieur) à l'extrémité de sortie (côté supérieur), la pression d'entrée pousse le disque de vanne vers le haut, surmontant ainsi la résistance combinée du poids du disque de vanne et de la friction d'écoulement. Cela soulève le disque de soupape du siège de soupape, permettant ainsi au fluide de passer en douceur.

Processus de fermeture : Si le fluide tente de refluer, la pression inverse pousse le disque de la vanne vers le bas. Ensuite, sous son propre poids et la pression inverse, le disque de vanne appuie fermement contre le siège de vanne, scellant ainsi la canalisation et empêchant le reflux.

Avantages clés

Réponse de fermeture rapide, idéale pour les systèmes avec des changements de pression fréquents.

Haute précision d'étanchéité à l'état fermé, adapté aux fluides ayant de faibles exigences en matière de fuite.

Applications typiques

Systèmes d'approvisionnement en eau et de drainage.

Tuyauterie d'eau d'alimentation de chaudière et systèmes de vapeur dans les centrales électriques.

Secteurs industriels légers qui nécessitent une pureté extrêmement élevée du fluide.

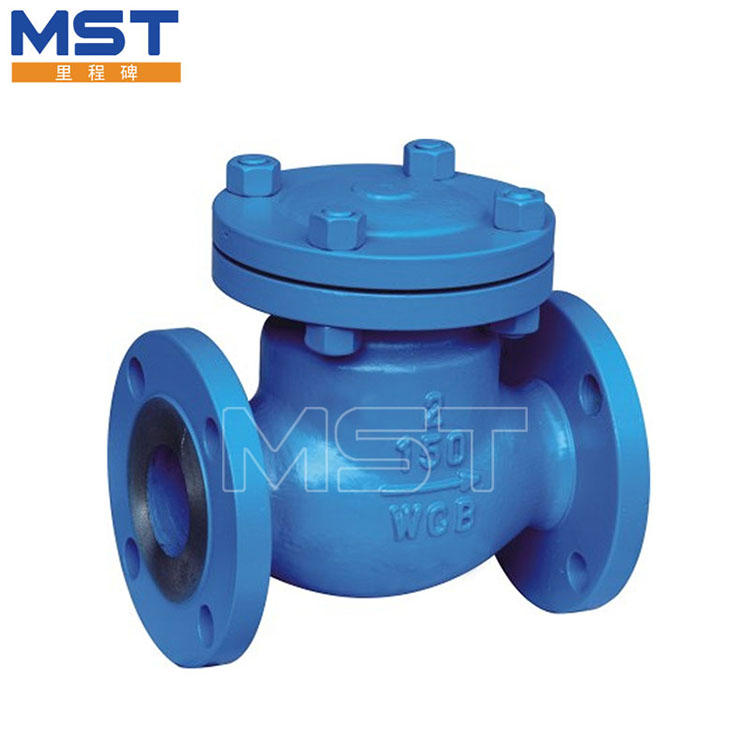

Clapet anti-retour à balançoire

Le clapet anti-retour à balançoire comporte un disque incliné et monté sur un axe rotatif (généralement situé près du siège du clapet). Le disque oscille autour de cet axe pour s'ouvrir ou se fermer, plutôt que de se déplacer verticalement.

Principe de fonctionnement

Processus d'ouverture : lorsque le fluide s'écoule vers l'avant, sa pression pousse le disque à s'éloigner du siège de la vanne, créant ainsi un passage pour le fluide. L’angle d’oscillation du disque est déterminé par le débit du fluide : des débits plus élevés entraînent un angle d’ouverture plus grand, minimisant ainsi la résistance à l’écoulement.

Processus de fermeture : Lorsque le reflux se produit, la pression inverse du fluide pousse le disque à revenir vers le siège de la vanne. Le disque scelle ensuite le siège sous la pression inverse, arrêtant ainsi le reflux. Le principe de fonctionnement est similaire à celui du clapet anti-retour à levage, mais le mouvement d'oscillation réduit la force d'impact lors de la fermeture, prolongeant ainsi la durée de vie du clapet.

Avantages clés

Faible résistance à l'écoulement, ce qui le rend adapté aux canalisations de grand diamètre ou aux systèmes à haut débit.

Structure simple, entretien facile et forte adaptabilité aux milieux contenant de légères impuretés (par exemple, eaux usées, pétrole brut).

Applications typiques

Oléoducs et gazoducs.

Systèmes d'alimentation thermique.

Industrie métallurgique.
