Pourquoi devriez-vous choisir une vanne de papillons à la patte pour vos applications industrielles?

Dans le monde du contrôle des fluides, les vannes sont au cœur de chaque système industriel. Ils déterminent dans quelle mesure les pipelines fonctionnent, comment les processus en toute sécurité fonctionnent et comment les industries économisent efficacement l'énergie et les ressources. Parmi les nombreux types de vannes, leVanne à papillonSe démarque comme une solution polyvalente, rentable et fiable pour les opérations moyennes et à grande échelle. Sa conception unique et ses performances robustes le rendent adapté à l'approvisionnement en eau, au traitement des eaux usées, aux industries chimiques, aux centrales électriques et aux systèmes de CVC.

Cet article jette un aperçu détaillé des principes de travail, des spécifications, des avantages sociaux et des applications de la vanne de papillon à la baisse, tout en soulignant pourquoi tant d'entreprises, y compris celles qui s'associent avecTianjin Milestone Valve CompanyPréférez ce type de vanne dans leurs pipelines.

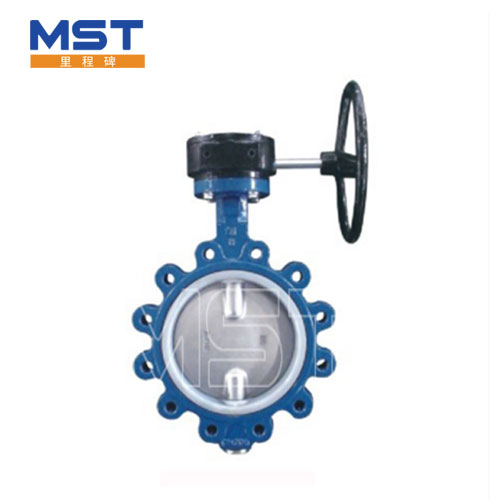

Qu'est-ce qu'une valve papillon à la baisse?

Une vanne de papillons à roue est une vanne de virage à quart conçue pour réguler ou isoler le flux de fluide dans les pipelines. Il se distingue par sa conception "roule", qui présente des inserts filetés des deux côtés du corps de soupape. Cette construction permet à la vanne d'être boulonnée directement sur les brides, permettant une installation et un retrait faciles sans perturber l'ensemble du système de tuyauterie.

Cette caractéristique rend la vanne de papillons à la baisse très pratique pour les systèmes nécessitant une maintenance fréquente, où un côté du pipeline peut avoir besoin d'être déconnecté sans affecter l'autre.

Fonctions clés et principe de travail

Le principe de travail d'une vanne de papillon à roue est simple mais efficace:

• Il fonctionne avec un mouvement de virage quart.

• Un disque circulaire, positionné au centre du tuyau, tourne autour d'un axe vertical pour contrôler l'écoulement.

• Lorsque la poignée ou l'actionneur est tourné à 90 degrés, le disque s'ouvre complètement ou ferme le passage.

• La valve peut également être réglée sur des positions intermédiaires, permettant une régulation précise du débit.

Cette conception minimise la résistance, réduit la chute de pression et offre un scellement fiable lorsqu'il est associé à des sièges élastomères de haute qualité.

Paramètres du produit de la vanne de papillon à la baisse

Vous trouverez ci-dessous les paramètres généraux qui présentent les capacités techniques d'une vanne à papillon à bornes standard:

Spécifications principales

• Plage de taille: DN50 - DN1200 (2 "- 48")

• Cote de pression: PN10, PN16, ANSI 150

• Matériau du corps: Fonte, fonte ductile, acier au carbone, acier inoxydable

• Matériel de disque: Fer ductile, acier inoxydable, bronze en aluminium, disque enduit en nylon

• Matériau de siège: EPDM, NBR, PTFE, Viton

• Type de connexion: Type à roues avec des inserts filetés

• Méthode de fonctionnement: Levier manuel, boîte de vitesses, actionneur électrique, actionneur pneumatique

• Plage de température: -20 ° C à + 200 ° C (selon le matériau du siège)

• Application: Eau, pétrole, gaz, suspension, liquides chimiques

Tableau de paramètres techniques

Avantages de la vanne de papillon à la baisse

1. Installation flexible- Peut être installé à la fin d'un pipeline sans nécessiter une tuyauterie en aval.

2. Entretien facile- permet à un côté du système d'être entretenu sans fermer toute la ligne.

3. Rentable- plus léger et plus compact que les vannes de porte ou de globe, réduisant à la fois les coûts de matériau et d'installation.

4. Durabilité- Avec des matériaux comme le fer ductile et l'acier inoxydable, la valve résiste à la pression, aux fluctuations de température et aux environnements corrosifs.

5. Scellage serré- Les matériaux de siège avancés fournissent un arrêt étanche à des bulles, même dans des conditions difficiles.

6. Versatilité- Convient pour l'eau propre, les eaux usées, le pétrole, le gaz et les produits chimiques légers.

Applications de la vanne de papillon à la baisse

La vanne de papillons LUG a des applications étendues dans différentes industries:

• Traitement de l'approvisionnement en eau et des eaux usées- Fournit une fermeture et un contrôle fiables dans les systèmes municipaux d'eau et d'égouts.

• Systèmes CVC- Utilisé pour réguler l'eau réfrigérée et les piles à eau chaude.

• Industrie chimique- Gère les liquides corrosifs légers dus aux sièges PTFE et Viton.

• Centrales électriques- joue un rôle dans la circulation de l'eau de refroidissement et les services auxiliaires.

• Industrie maritime- La construction légère le rend adapté aux systèmes embarqués.

La polyvalence de cette valve en fait l'un des produits les plus couramment spécifiés par les ingénieurs et les chefs de projet du monde entier.

Comparaison avec d'autres types de vannes

FAQ à propos de la vanne de papillon à lug

Q1: Qu'est-ce qui rend une vanne de papillon de borne différente d'une vanne de papillon de plaquette?
Une vanne papillon de patte a des inserts filetés (Lugs) qui permettent à la valve d'être boulonnée directement sur les brides, permettant à un côté de la tuyauterie d'être déconnecté sans déranger l'autre. Un type de plaquette, en revanche, nécessite la fermeture de la ligne entière avant le retrait.

Q2: Une vanne de papillon à parmbris peut-elle être utilisée pour les applications à haute pression?
Généralement, les soupapes de papillon à la corde sont conçues pour les systèmes à pression moyenne (PN10 - PN16 ou ANSI 150). Pour les pressions plus élevées, des matériaux spécialisés et des conceptions renforcées peuvent être nécessaires, mais dans la plupart des pipelines industriels, leur manipulation de pression est suffisante.

Q3: Comment le matériau du siège affecte-t-il les performances d'une vanne papillon de patte?
Le matériau du siège affecte directement la résistance à la température, les propriétés d'étanchéité et la compatibilité avec les milieux. Par exemple, l'EPDM est idéal pour l'eau, le PTFE est préféré pour les produits chimiques et Viton fonctionne bien avec des températures plus élevées. Le choix du siège correct garantit une fiabilité à long terme.

Q4: Pourquoi devrais-je choisir Tianjin Milestone Valve Company pour les vannes de papillon à bornes?
Tianjin Milestone Valve Company possède des années d'expertise dans la fabrication de valves, offrant des conceptions robustes, des matériaux premium et des options personnalisables. Leurs vannes de papillon à la patte sont largement utilisées dans les projets municipaux, industriels et marins, prouvant à la fois la durabilité et l'efficacité.

Conclusion

LeVanne à papilloncombine l'efficacité, la durabilité et la praticité, ce qui en fait un choix indispensable pour les systèmes industriels modernes. Sa facilité d'installation, sa capacité à isoler un côté de la ligne et sa conception rentable contribuent tous à sa demande croissante sur les marchés mondiaux.

Si vous envisagez une solution fiable pour vos systèmes de pipeline, investir dans des vannes de haute qualité à partir deTianjin Milestone Valve CompanyAssure à la fois la performance et la valeur à long terme.

Pour des demandes de renseignements, des consultations techniques ou des commandes en vrac, n'hésitez pas àcontact Tianjin Milestone Valve Company- Un nom de confiance dans la fabrication et l'alimentation de la valve.
