Quelle est la différence entre une valve globe et une vanne de porte?

En tant qu'équipement clé pour contrôler le flux de supports dans un système de pipeline,vannes de globeetvannes de portesont deux vannes de coupure, mais elles diffèrent considérablement par la conception structurelle, les caractéristiques de travail et les scénarios applicables. Une mauvaise sélection peut affecter l'efficacité du système et même provoquer des risques de sécurité.

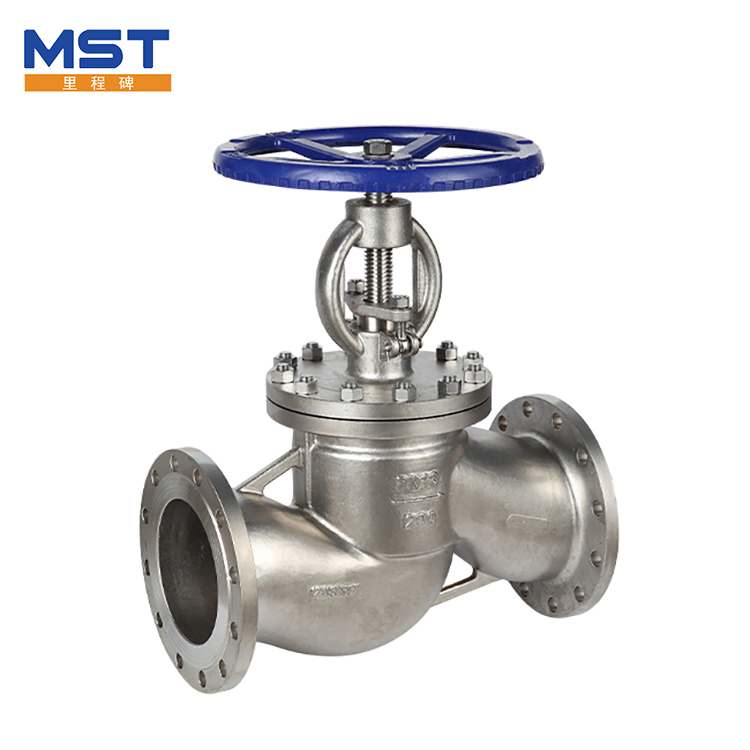

La différence essentielle de conception structurelle détermine les caractéristiques fonctionnelles. La valve globe adopte une structure "interception verticale du disque de valve". Il y a un siège de valve perpendiculaire à la direction du liquide dans le corps de valve. Le disque de soupape se déplace de haut en bas à travers la tige de vis pour obtenir le scellement. Le fluide doit faire un virage à 90 degrés pour s'écouler à travers le corps de la valve. Le coefficient de résistance à l'écoulement (environ 3-5) est beaucoup plus élevé que celui de la soupape de porte. La vanne de porte s'appuie sur "l'interception parallèle de la porte". La porte se déplace verticalement le long de la ligne médiane du siège de soupape. Lorsqu'elle est complètement ouverte, la porte est complètement séparée du canal d'écoulement. Le coefficient de résistance à l'écoulement n'est que de 0,1 à 0,5, ce qui est proche de la capacité d'écoulement d'un tuyau court.

Le contrôle des flux et les performances d'étanchéité ont chacun leur propre accent. Le disque de soupape et le siège de soupape de la valve globe sont des joints de contact avec le visage et le scellement est plus fiable lorsqu'il est fermé. Il convient particulièrement aux pipelines de petit diamètre à basse pression (DN15-DN100), et l'écoulement peut être ajusté avec précision par l'ouverture du disque de soupape. Il est souvent utilisé dans les occasions qui nécessitent une limitation (comme les systèmes de chauffage). Cependant, sa surface d'étanchéité est facilement endommagée par l'érosion des liquides à grande vitesse, et sa durée de vie est généralement de 10 000 à 20 000 fois l'ouverture et la fermeture. La porte de la soupape de porte est en contact avec le siège de soupape. Il n'y a pas de perte d'étranglement lorsqu'elle est complètement ouverte. Il convient aux pipelines de grand diamètre (DN100-DN1000), mais il doit être aligné avec précision lorsqu'il est fermé, sinon il est facile à fuir et la régulation de l'écoulement ne peut pas être obtenue. Il est principalement utilisé dans des conditions entièrement ouvertes et entièrement fermées (telles que les conduites d'eau du robinet).

La différence dans les conditions de travail applicables est évidente. La valve globe convient pour transmettre des milieux propres tels que l'eau propre et l'huile. La pression de travail n'est généralement pas supérieure à 16MPA et la plage de température est de -29 ℃ à 425 ℃. Faites attention à la direction d'écoulement (entrée faible et sortie élevée) pendant l'installation, sinon les performances d'étanchéité seront réduites. La soupape de porte peut être utilisée pour transporter des supports contenant une petite quantité de particules (telles que les eaux usées), avec un niveau de pression allant jusqu'à 42 MPa, une plage d'adaptabilité de température plus large (-196 ℃ à 540 ℃), et aucune restriction directionnelle à l'installation, mais elle ne convient pas aux scénarios d'ouverture et de fermeture fréquents, et un fonctionnement fréquent ne peut pas faire en sorte que la porte ne soit pas frappée.

Le coût de la maintenance et la durée de vie doivent être considérés de manière approfondie. La structure de connexion du disque de soupape et de la tige de vis de la soupape de globe est simple, et seul le joint d'étanchéité doit être remplacé pendant l'entretien. Le coût de maintenance unique est d'environ 50% de la vanne de porte. La soupape de porte a une structure de guidage complexe entre la porte et la tige de soupape. S'il est coincé, il doit être démonté dans son ensemble et le temps de maintenance est 2 à 3 fois celui de la valve globe. Cependant, à l'état entièrement ouvert, la résistance à l'écoulement de la soupape de porte est faible, ce qui peut réduire la consommation d'énergie du pipeline et est plus économique pour une utilisation à long terme.

Lors de la sélection, le principe de base de la sélection d'unvalve globepour un petit diamètre et unvanne de portepour un grand diamètre; Sélection d'une soupape de globe pour le réglage de l'écoulement, en sélectionnant une vanne de porte pour l'ouverture complète et la fermeture; La sélection d'une soupape de globe pour les supports propres et une vanne de porte pour les particules contenant des supports "doit être suivie. Ce n'est qu'en combinant la pression du système, les caractéristiques moyennes et la fréquence de fonctionnement que les performances optimales de la valve peuvent être mise en jeu et le fonctionnement sûr et efficace du système de tuyauterie.
