Quels sont les principes d'une valve à billes?

2025-02-21

A vanne à billesest un dispositif industriel largement utilisé qui contrôle l'écoulement des liquides ou des gaz en utilisant une boule rotative avec un trou au centre. Sa conception simple mais efficace le rend idéal pour les applications nécessitant un arrêt fiable et un contrôle de flux précis. Explorons les principes clés du fonctionnement d'une vanne à billes.


1. Principe de travail de base

Une valve à billes fonctionne à l'aide d'un disque sphérique (la balle) avec un trou (alésage) à travers son centre. La soupape est contrôlée en faisant tourner la balle de 90 degrés pour permettre ou bloquer l'écoulement de fluide.


- Position ouverte: Lorsque le trou s'aligne sur le pipeline, le fluide passe librement.

- Position fermée: lorsque la balle est tournée perpendiculaire au pipeline, l'écoulement est complètement bloqué.


Cette opération de virage à quart rapide rend les soupapes à billes très efficaces pour les applications de contrôle sur le contrôle.

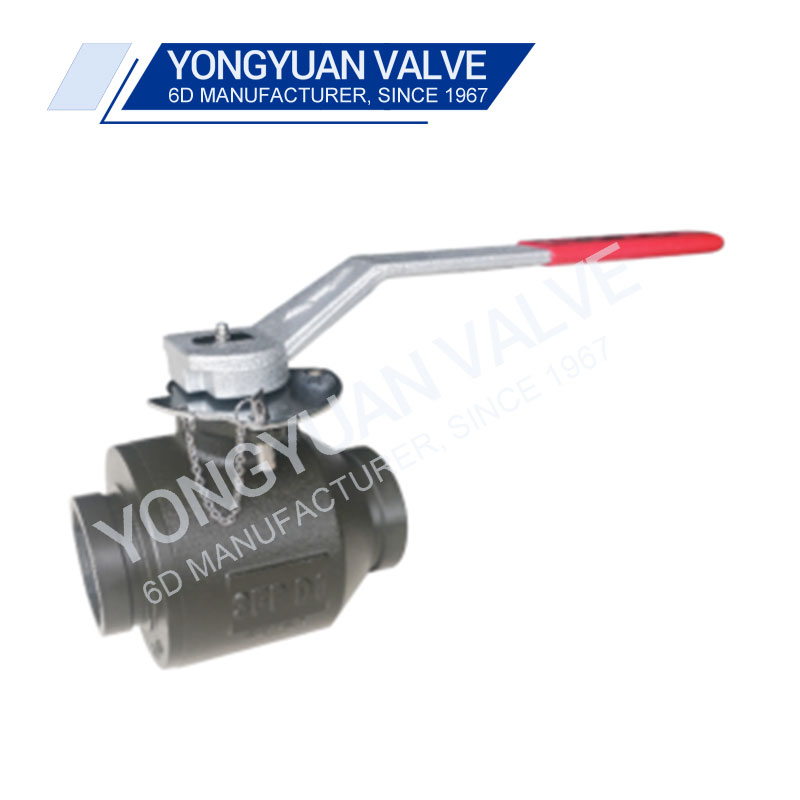

Ball Valve

2. Composants clés d'une vanne à billes

Un typiquevanne à billesse compose des composantes principales suivantes:


- BALLE: L'élément rotatif avec un alésage qui contrôle l'écoulement.

- Corps: le boîtier extérieur qui maintient tous les composants ensemble.

- Tige: l'arbre qui relie la balle à l'actionneur ou à la poignée.

- Siège: matériau d'étanchéité qui assure une fermeture serrée lorsque la valve est fermée.

- Manière / actionneur: Utilisé pour faire pivoter la balle pour un contrôle manuel ou automatisé.


3. Principe d'étanchéité

L'efficacité d'une valve à billes réside dans son mécanisme d'étanchéité serré. Des matériaux doux comme le PTFE (téflon), le caoutchouc ou d'autres polymères sont souvent utilisés pour les sièges pour assurer un fonctionnement sans fuite. Certaines vannes à billes hautes performances utilisent un scellage métal-métal pour manipuler des températures et des pressions extrêmes.


4. Mécanisme de contrôle des flux

Les vannes à billes peuvent avoir des conceptions d'alésage différentes qui ont un impact sur leurs caractéristiques d'écoulement:


- alésage complet (port complet): Le trou dans la balle correspond au diamètre du pipeline, minimisant la résistance à l'écoulement.

- alésage réduit (port réduit): Le trou est plus petit que le pipeline, provoquant une légère restriction d'écoulement.

- V-Port: Le ballon a une ouverture en V, permettant un contrôle de débit précis dans les applications de limitation.


5. Types de vannes à billes

Vannes à billesVenez dans diverses configurations en fonction de leur conception et de leur application:


- Valve à billes flottante: la balle est suspendue entre les sièges et se déplace légèrement pour améliorer la scellage lorsque la pression est appliquée.

- Valve à billes montée sur Trunnion: La balle est fixée avec des supports supplémentaires (trunnions), ce qui le rend adapté aux applications à haute pression.

- Valve à billes à 3 voies ou multiport: permet de détourner ou de mélanger le flux entre plusieurs ports.

- Vanne à billes ventilée: conçue pour libérer la pression piégée dans un système fermé.


6. Avantages des vannes à billes

- Fonctionnement rapide et facile: nécessite seulement un quart de tour pour s'ouvrir ou fermer.

- Excellent étanchéité: fournit un arrêt serré, empêchant les fuites.

- Durabilité: résiste à des pressions et des températures élevées.

- Faible maintenance: conception simple avec moins de composants sujets à l'usure.


Souhaitez-vous plus de détails sur un type spécifique de vanne à billes? Fais-moi savoir!
